这个主板我们会尽量把价格控制零售价格900以内,设计尽量符合大部分NAS机箱布局,安装简单方便。只需要加一个即将淘汰的CPU就可以组装出一台强大的服务器。

方案调查投票(请用心投票,您的意见会影响我们开发方向:https://docs.qq.com/form/page/DR2NSaHFSZmNrS2px
讨论群:点击链接加入Q群聊【12/13代intel定制W680 Z690 NAS/服务器主板】:https://qm.qq.com/q/v1zqQetcrg
这个方案更多的是想取代之前流产的W680方案https://mi-d.cn/3036 整体成本会低一些。

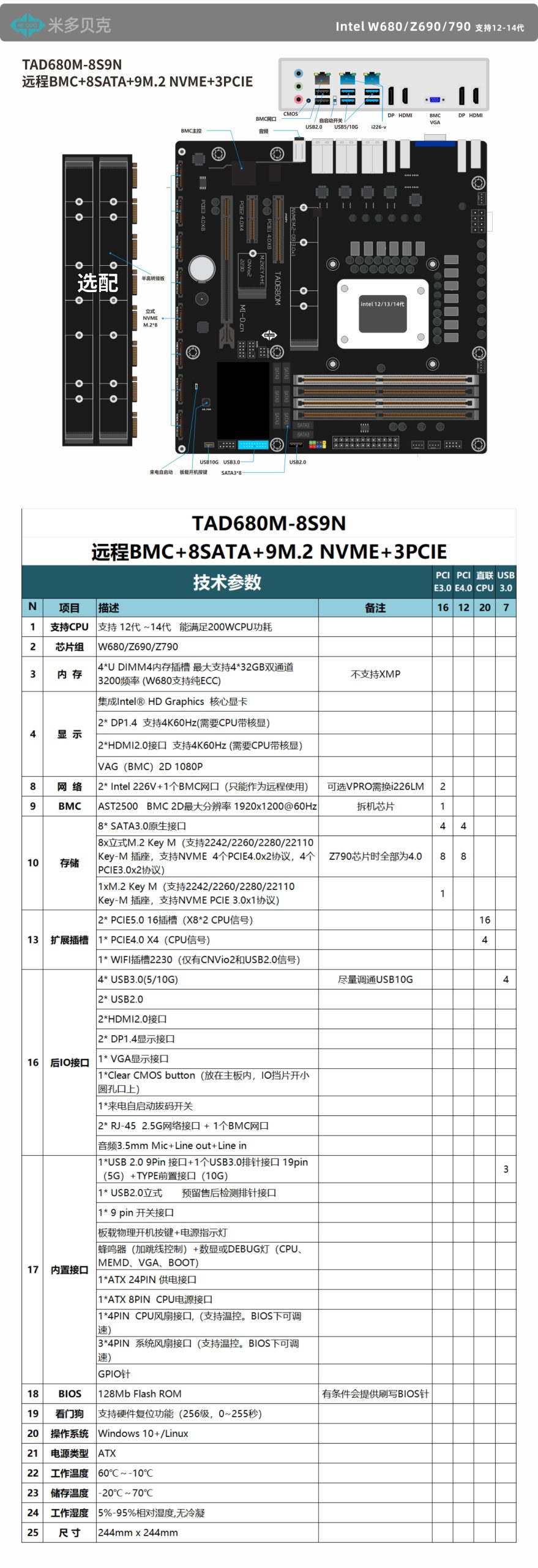

主板特色:

  1. 自带远程管理BMC方便远程控制
  2. 完全版的8个SATA接口
  3. 提供8个M.2接口可以使用更多SSD硬盘外加一个低速M.2接口
  4. 两个i226-v 2.5G网口,可扩展CNVio2无线网卡
  5. 四个高清视频接口加一个VGA输出
  6. 三条直联CPU的PCIE4.0接口
  7. 支持普通DDR4 ECC内存(需要CPU支持)

产品分析:

  1. 整体方案以存储放置于南桥通道(PCIE4.0x8),PCIE全部使用直联CPU通道这样可以避免通道冲突打架的问题,整体主要适配NAS环境或家用虚拟化主服务器。
  2. 不使用intel VPRO主要因为VPRO需要CPU支持至少需要后缀为500或以上的型号才行(12500   13500  14500),而且部分用户可能不需要GPU可以上F后缀的CPU(省钱)。当然我们有可能考虑把VPRO做上去
  3. 提供完整的8个SATA接口便于使用大容量机械硬盘免去增加SATA扩展卡的问题
  4. 提供8个M.2 SSD接口(4个PCIE4.0x2,4个PCIE3.0x2),为更大更多的高速SSD存储(缓存)方案提供最低的可能,并额外提供另外一个低速的M.2接口作为系统安装盘位,不会因为安装系统而浪费一个高性能接口。
  5. 提供两个2.5G的网口,有一定的网络冗余能力,当然也可以作为虚拟化的直通为WAN或LAN使用,另外额外提供CNVio2无线网卡接口使用更加灵活
  6. 视频接口更多方便更多方案可能性(例如监控屏幕),VGA为BMC附带2D显示,虽然也支持本地显示,但是大部分还是为了远程配置设置。注意:两个DP两个HDMI都为核心显卡提供如果CPU没有GPU功能那么接口无信号
  7. 提供的所有PCIE接口都直联CPU,不共享通道不会有任何瓶颈

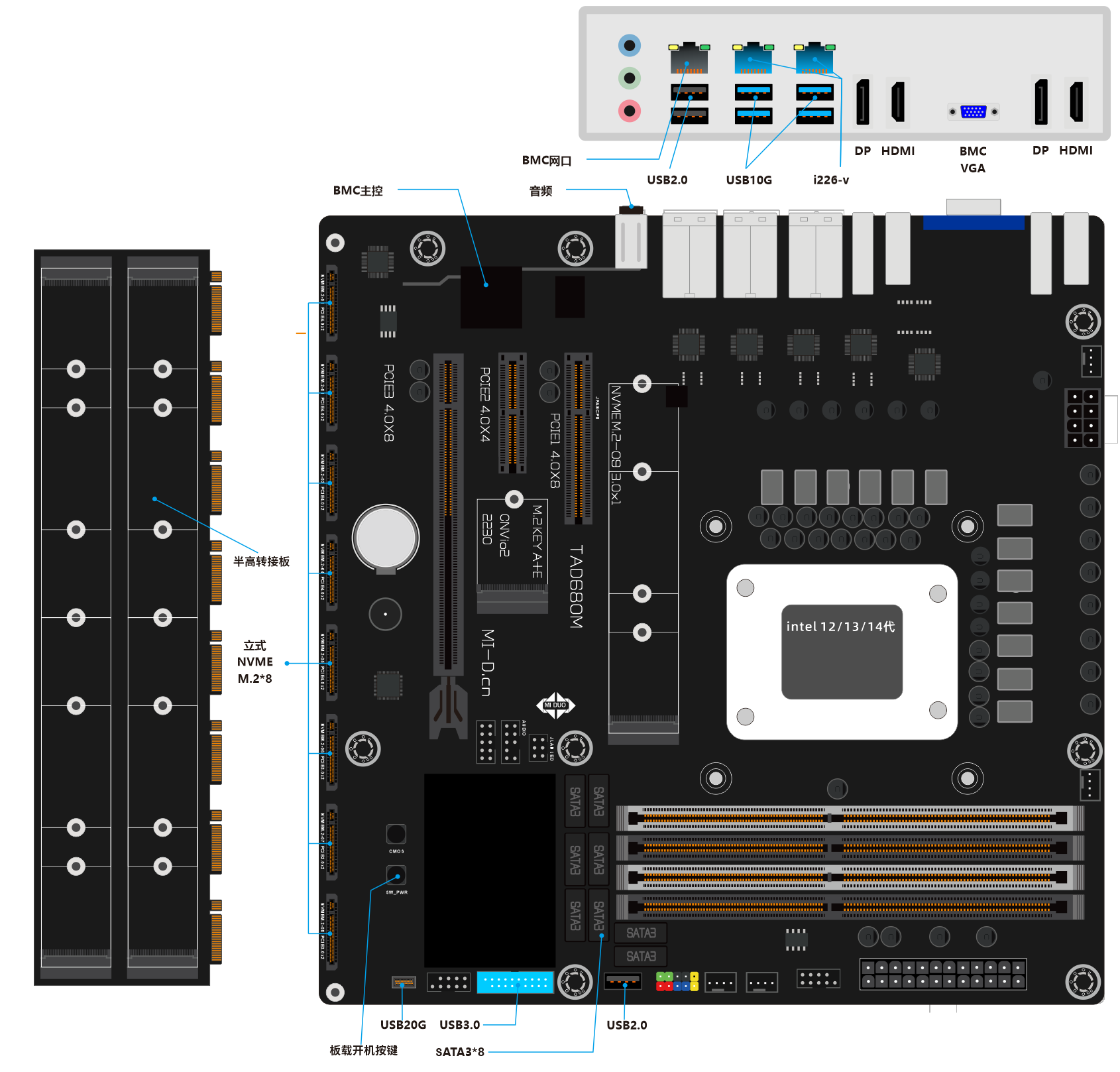

第一版布局:

半高转接卡可能需要另外付费
